產品簡介
YM8金屬磨粒傳感器是一款實時的鐵磁性與非鐵磁性磨粒監測傳感器。其采用先進的三線圈電磁感應原理，內部集成了高靈敏度數據采樣和處理單元，對大型工業設備磨損情況實現實時監控。
YM8可以捕捉直徑大于40um的鐵磁性金屬顆粒和直徑大于150um的非鐵磁性金屬顆粒，并通過10個尺寸分布完成磨粒檢測及數據輸出。YM8同時也提供了磨損的溫度估算和流速估算功能。

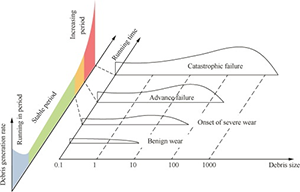

通過持續監測磨損碎片的產生，YM8可以提醒用戶在設備最早期的故障，與傳統的時間表相比，可以采取更低成本的保養措施。
測量原理

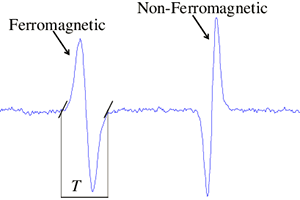

YM8內置了兩組高性能反向繞制的激勵線圈及一組高性能感應線圈。激勵和感應線圈均工作在諧振狀態。當有金屬磨粒通過管路時，激勵線圈的磁通變化由感應線圈接收，經高靈敏度采樣單元、帶通濾波單元、相位及幅值比較單元、信號放大單元、低通濾波單元和信號提取單元等完成對金屬磨粒信號的實時捕捉和上報工作。YM8實現了對40um鐵顆粒（Fe）和150um非鐵顆粒（NFe）的檢測能力。
功能和優點
1．全量程檢出率不低于80%；
2．外殼采用鋁合金材質，表面做硬質氧化處理，結構輕巧、有優良的耐腐蝕和耐壓特性，測量受外部振動影響小，適合在 線監測要求；
3．結構小巧、便于系統集成、現場校準集成模組。
技術參數
傳感器測量指標：
測量指標 | 測量范圍 | 測量精度 |
鐵磁性磨粒Fe （五檔） | 40～99μm 100～199μm 200～299μm 300～399μm ≥400μm | |
鐵磁性磨粒Fe總數 | ALL | 檢出率≥95% |
非鐵磁性磨粒Non-Fe （五檔） | 150～199μm 200～299μm 300～399μm 400～499μm ≥500μm | |
非鐵磁性磨粒Non-Fe總數 | ALL | |
預估流速 | 0.01～3m/s | |
有效檢測顆粒數 | ≤100顆/S |
傳感器技術指標：
技術指標 | 參數 |
數字輸出 | RS485 MODBUS RTU |
計數周期 | 300～3600S可調 |
工作電壓 | DC 24V±10% |
工作電流 | ＜100mA |
工作溫度 | -20～70℃ |
流體溫度 | -20～80℃ |
存儲溫度 | -40～85℃ |
允許油壓 | ≤1MPa |
流速范圍 | 0.3～0.9L/min或0.1～0.3m/s |
油路通徑 | φ8mm |
防護等級 | IP65 |
外殼材質 | 304不銹鋼、陽極氧化鋁 |
螺紋接口 | G1/4 |
電氣接口 | M8*1 ，6芯航插 |
連接電纜 | 6（芯）*2米，26AWG |
重量 | 1.5kg |
尺寸 | 108×68×82 mm |
遵循標準 | EN61326‐1 、EN61326‐2‐3 ICES‐003 B級 |
適用油品 | 常用礦物質油、合成和半合成潤滑油、液壓油、變壓器油等。 |
產品應用：
?風力、火力、水力發電行業 ?大型工程機械設備 ?交通運輸車輛 ?航空，航海，鐵路等交通運輸行業 ?鉆井平臺等海洋工程?燃油存儲與運輸環節?精煉、石油行業?海水處理與檢測設備
