一、產品簡介:
YFV3 密度與粘度在線監測傳感器采用世界先進的壓電諧振 MEMS 元件,通過內部集成的高精度 信號采樣與處理單元,結合先進的算法,可以實時自動檢測液體的密度、粘度和溫度三項指標,同 時,20℃密度、運動粘度、粘度指數、40℃粘度、100℃粘度等其他用戶關心的指標,亦可以通過內 部強大的計算程序得以實現。
YFV3 簡單易用,其運行無需人員參與,所有檢測均由傳感器自動完成,用戶只需將其安裝在管 路上即可實現對生產過程中密度、粘度及溫度的過程測量,或者通過離線套件實現實驗室分析。
YFV3的出現,大大增加了用戶的投資收益,使得用戶在生產過程中的質量控制擁有可靠依據, 是一款小巧、智能、可靠,功能豐富的在線監測傳感器。
二、技術優勢:
1、進口探頭,精準測量粘度、密度與溫度多至八參數輸出的在線監測傳感器
2、密度精度0.001g/cm3;粘度范圍 0.3~400mPa?s,精度 2%;寬廣的容許流體溫度(-40~120℃)
3、快速響應,數據刷新頻率僅需1s
4、全不銹鋼,優良的耐化學腐蝕和耐壓特性,測量不受外部振動影響,適合在線監測魯棒性要求
5、無任何活動件,無消耗件,有效使用壽命10年以上
6、結構小巧、便于系統集成、現場校準集成模組
7、通過CE、ASTM1657等多種認證及檢測標準
三、適用范圍:
適用于潤滑油 、液壓油、齒輪箱油、汽油、柴油 、 航空燃油、煤油、生物柴油、乙醇、化學試劑 、涂料油墨的粘度、密度的在線監測。
四、產品應用:
食品加工、實驗室分析、燃油存儲與運輸環節;精煉、石油行業、風力、火力發電等發電行業;航空,航海,鐵路等交通運輸行業 ;鉆井平臺等海洋工程、大型工程機械設備、交通運輸車輛、燃料儲運車輛、油處理設備、化學實驗分析、生產過程品質管理、油處理及過濾系統;涂料、油墨及印刷行業、醫用設備等

測量原理:
YFV3采用壓電諧振模式,通過控制振子部件工作在諧振狀態,獲取相關參數。

其振動周期 T 與液體密度相關:
ρ = K0 + K1*T + K2*T(K0 K1 K2 為儀器校準參數)
其振動品質因數 Q 與粘度相關:
η = C0 + C1*Q + C2*Q2(C0 C1 C2 為儀器校準參數)
運動粘度亦可以根據以下公式換算:
μ=η/ρ (μ-運動粘度 mm2/s=cst,η-動力粘度mPa.s=mPa·s,ρ-密度 g.cm3)

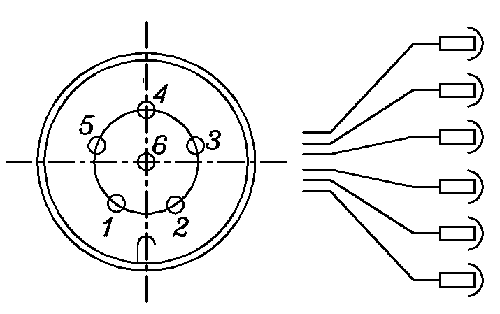

接口定義:

1)紅色+24V DC
2)白色RS485A
3)黑色GND
4)綠色RS485B
5)黃色4‐20mA ch1
6)粉色4‐20mA ch2
在線安裝
油液分析網10余年專注于為您提供前沿的資訊、產品和行業解決方案,聯系我們獲取最新、最全產品優惠信息,0755-86656096 86656390 13316911816(微信同號),我們將第一時間與您取得聯系!讓您滿意是我們的最終追求!
測量指標 | 密度(kg.m3),動力粘度(mPa·s),溫度(℃) |
可選指標 | 運動粘度,40℃粘度,100℃粘度,粘度指數,20℃密度 |
測量范圍 | 密度0.6 g.cm3~1.3 g.cm3 or 600 kg. m3~1300 kg. m3 粘度 25~400mPa·s(500mm2/s) 溫度 ‐40℃~120℃ |
準確度 (典型 @23℃) | 密度 0.001g.cm3 or 1kg. m3 粘度 2% or 0.5mPa·s二者取大值 溫度 0.3℃ |
分辨率 | 密度0.0001g.cm3 or 0.1 kg.m3 粘度0.1mPa·s 溫度0.1℃ |
響應時間 | 小于30 秒(首次),數據刷新1 次/秒 |
數字輸出 | RS485 MODBUS RTU or RS232 |
模擬輸出 | 2 路三線制4‐20mA,RL=500Ω(選配) |
報警節點 | 2 路250VAC/3A or 30VDC/3A(選配) |
供電電壓 | DC 9V‐32V |
整機功耗 | < 30mA@24Vdc RS485 |
探頭耐壓 | max 200bar |
流體溫度 | ‐40℃~ 120℃ |
環境溫度 | ‐40℃~ 85℃ |
存儲溫度 | -40℃~ 80℃ |
外殼材質 | 316/304 不銹鋼哈氏合金 |
結構尺寸 | φ34×90 mm |
機械接口 | NESSI,G1/2” |
重量 | 360g |
防護等級 | IP66 |
密封材質 | FKM 氟膠 |
連接電纜 | 2 米M8 6 芯 |
最大流速 | <1 米/秒 |
符合標準 | CE,ASTM1657,國家計量檢測機構報告 |
防爆等級 | EXia IIB T6 Ga (optional) |
