YOLEXB系列防爆在線油液監測系統集成了多種技術先進的在線油液監測傳感器，可監測石油化工行業設備潤滑油粘度、密度、溫度、介電常數、水分、污染度、金屬磨粒等多種潤滑油物理性質和機械設備的油品狀態
產品簡介：
YOLEXB系列防爆在線油液監測系統集成了多種技術先進的在線油液監測傳感器，可監測石油化工行業設備潤滑油粘度、密度、溫度、介電常數、水分、污染度、金屬磨粒等多種潤滑油物理性質和機械設備的油品狀態，可以判斷設備早期故障和及時提醒用戶，用戶可根據油液實際情況決定維修維護的方式，較傳統的定期維修更節省人力物力。
該裝置在電路設計原理上嚴格執行 GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.3-2021與GB/T 3836.4-2021標準，具有隔爆、增安、本質安全特性，在復雜的粉塵、石化、易燃?xì)怏w等工業現場也可放心安全的使用。
設備內部配置通訊模塊，可實時協助客戶搭建工業物聯網管理系統，同時，設備可支持不同通訊協議的數據輸出，實現對接PLC、PC、上位機等數據輸出。
產品特點：
工業化設計，具有高可靠性及穩定性符合防爆設計要求，通過防爆測試認證。
防爆標志：
防爆標志：Ex db eb ib mb IIB T4 Gb
用途和適用場景：
用途：適用于大多數礦物質油、合成和半合成油；透平油系統、液壓系統、齒輪箱系統、發動機潤滑系統。
適用場景：本產品適用爆炸危險場所為1區、2區，具有ⅡA、ⅡB 類 T1～T4 組爆炸性氣體或蒸氣混合物中。
適用工作環境：
a)環境溫度-20℃～+40℃；
b)安裝地點的海拔高度不超過 1000ｍ；
c)污染等級3級；
d)相對濕度≤95%(+25℃)；
e)在無顯著搖動和劇烈振動的地方。
防爆在線油液監測裝置組成：
防爆在線油液監測裝置組成主要由電氣控制箱、傳感器隔爆箱、本安傳感器防護箱等組成。

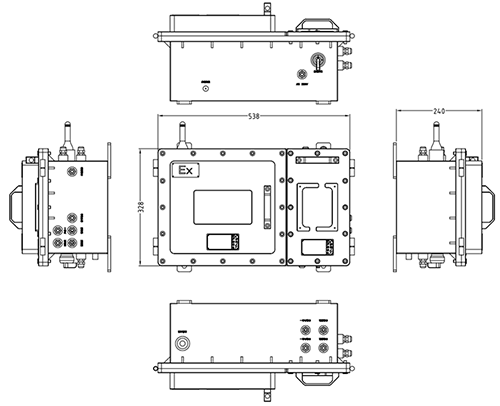

電氣控制箱主機模塊

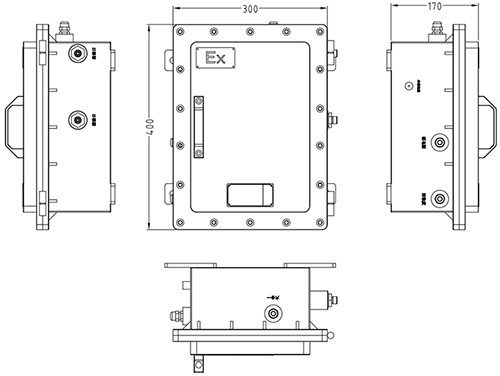

傳感器隔爆箱模塊

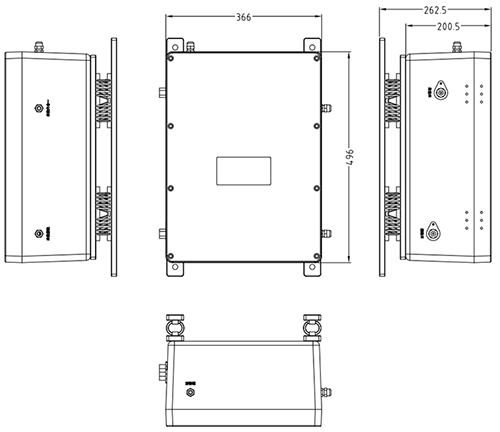

本安傳感器防護箱模塊
技術指標：
6合1油品狀態傳感器狀態指標
理化指標 | 測量范圍 | 測量精度 |
動力粘度 | 1～400cP | ±5% |
運動粘度 | 1～500cSt | ±5% |
密度 | 600～1250 kg/m3 | ±3% |
介電常數 | 1～6 | ±5% |
溫度 | 0～100℃ | ±0.5℃ |
飽和度 | 0～1（aW） | ±0.03（aW） |
含水量 | 0-1000ppm（默認）(依據不同油品標定校準) | ±10% |
油品顆粒計數器傳感器狀態指標
檢測項目 | 技術參數 |
光 源 | 半導體激光器 |
檢測范圍 | 1～100μm或4～70μm（C） |
靈敏度 | 1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002) |
測量通道 | 內置GJB420A-96、GJB420B-06、NAS1638、ISO4406等標準 |
粒徑尺寸 | 1μm、2μm、5μm、10μm、15μm、25μm、50μm、100μm；4μm(c)、4.6μm(c)、6μm(c)、10μm(c)、14μm(c)、21μm(c)、38μm(c)、70μm(c) |
測試準確度 | ±1個污染度等級 |
檢測流速 | 25～300mL/min |
油品金屬磨粒傳感器狀態指標
測量指標 | 金屬磨粒 |
可選 | 鐵磁性磨粒、非鐵磁性磨粒、磨粒總數 |
測量范圍 | 40～99um Fe |
100～199um Fe | |
200～299um Fe | |
300～399um Fe | |
≥400um Fe | |
鐵磁性磨?？倲?shù) | |
150～199um Non-Fe | |
200～299um Non-Fe | |
300～399um Non-Fe | |
400～499um Non-Fe | |
≥500um Non-Fe | |
非鐵磁性磨?？倲?shù) | |
磨?？倲?shù) | |
測量精度 | 檢出率≥80% |
主機參數指標
主機參數 | 外箱尺寸/重量 | 538*328*251mm （電氣控制箱） 重量<56Kg 400*300*170mm （傳感器隔爆箱） 重量<30Kg 496*366*201mm （本安傳感器防護箱） 重量<20Kg | |
總重量 | <110Kg | ||
工作油壓 | <1Mpa （高壓1~40Mpa可定制） | ||
數字信號 | RS485(MODBUS RTU) | ||
額定電壓 | AC220V | ||
發射功率 | ＜30dbm | ||
天線增益 | 2dBi | ||
工作電流 | <3A | ||
環境溫度 | -20℃～+40℃ | ||
工作溫度 | -20℃～+60℃ | ||
環境濕度 | 相對濕度低于95%（無結露）(環境溫度25℃時) | ||
儲存溫度 | -30～80℃ | ||
流體測量溫度 | 0～80℃(推薦0～50℃) | ||
進油口螺紋規格 | M14*1.5外螺紋H型接頭 | ||
出油口螺紋規格 | M14*1.5外螺紋H型接頭 | ||
殼體材料 | 鑄鋁/304不銹鋼 | ||
防護等級 | IP65 | ||
裝置防爆等級 | Ex db eb ib IIB T4 Gb | ||
軟件簡介：
本軟件為“在線油液質量監測系統”，用于實時監測油液的各種油品狀態指標，如動力粘度、運動粘度、密度、介電常數、溫度、污染度，以曲線圖規律性展示，并記錄保存，給用戶對油液的狀態提供參考。
軟件模塊介紹：本軟件共包括5個模塊：首頁、金屬磨屑、報警設置、歷史數據、系統設置。
產品應用：
適用于大多數礦物質油、合成和半合成油；透平油系統、液壓系統、齒輪箱系統、發動機潤滑系統。
